Муфта МПО-Ш1/64-1КС1645-К ССД в Санкт-Петербурге
- Тип кассет - КС-1645
- Макс. кол-во кассет - 4
- Защищённость - IP65
- Температура эксплуатации: -60...+70ºС
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание
Оптическая муфта МПО-Ш1/64 предназначена для монтажа подвесных самонесущих оптических кабелей, плоских оптических кабелей, а также кабелей с вынесенным силовым элементом типа «8».

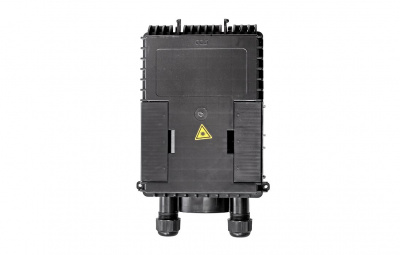

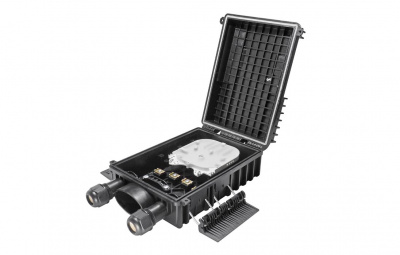

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется пластмассовой петлёй.
Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.

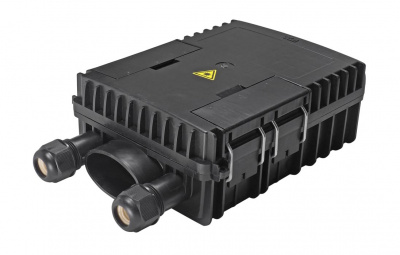

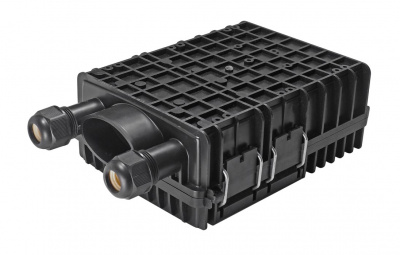

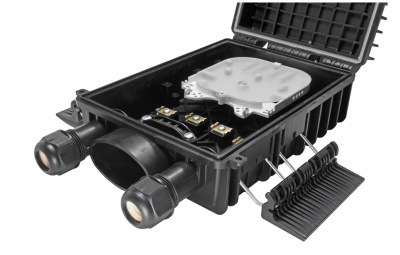

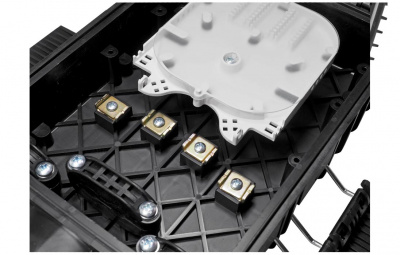

Муфта имеет два круглых патрубка с фитингами и один овальный. Герметизация кабельных вводов осуществляется механическим способом, без применения дополнительных материалов и инструментов. Транзитный ввод оптического кабеля так же герметизируется механически с использованием специального комплекта ввода. Крепление кабеля по оболочке осуществляется с помощью пластиковых прижимов с винтами.
Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус до четырёх ОК с диаметром наружной оболочки от 4 до 16 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 64 сростков оптических волокон (КДЗС 4525).
Установка муфты на стене или опоре выполняется с применением кронштейна для подвески муфты МПО-Ш1.
Кронштейн для подвески МПО-Ш1 и комплект для овального ввода в комплектацию муфты не входит и приобретается отдельно.
Характеристики
|
Технические характеристики |
|
|
Кол-во сварных соединений |
16 |
|
Тип кассет |
КС-1645 |
|
Макс. кол-во кассет |
4 |
|
Макс. кол-во сварных соединений |
64 |
|
Кол-во вводов: |
|
|
- круглый фитинговый |
2 |
|
- овальный |
2 |
|
Герметизация корпуса |
Эластомер |
|
Герметизация вводов |
Механическая |
|
Защищённость |
IP65 |
|
Температура эксплуатации, ºС |
-60...+70 |
|
Габаритные размеры, мм: |
|
|
- длина, мм |
310 |
|
- ширина, мм |
190 |
|
- высота, мм |
92 |
|
Масса, кг |
1,1 |
Комплектация
|
Корпус |
1 шт. |
|
Кассета КС-1645 с крышкой |
1 шт. |
|
Гильзы КДЗС 4525 |
20 шт. |
|
Фиксатор ЦСЭ |
4 шт. |
|
Вкладыш уплотнительный 4-10 мм для фитинга |
2 шт. |
|
Вкладыш уплотнительный 10-16 мм для фитинга |
2 шт. |
|
Вкладыш уплотнительный для плоского кабеля 3х7 мм для фитинга |
2 шт. |
|
Заглушка кабельного ввода |
1 шт. |
|
Силикагель пакет |
1 шт. |
|
Комплект маркеров и стяжек |
1 шт. |
