Муфта МОГ-Т5-40-1КБ4845-К ССД в Санкт-Петербурге
- Муфта оптическая
- Герметизация корпуса - Хомут
- Герметизация вводов - ТУТ
- Температура эксплуатации: -60...+70ºС
- Тип кассет - КБ48-4525
- Макс. кол-во кассет - 2
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание

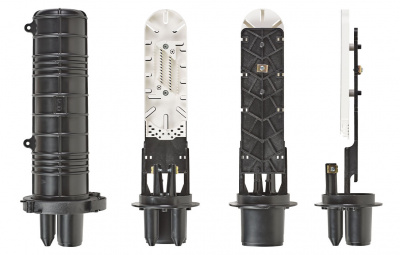

Предназначена для монтажа подвесных самонесущих ОК, оптических кабелей с вынесенным силовым элементом типа «8», а также городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты.

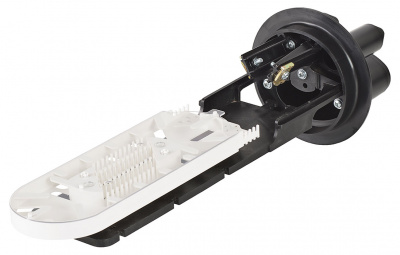

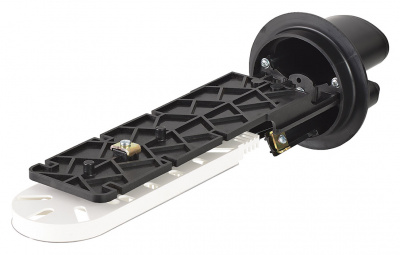

Муфта МОГ-Т-5 превосходит все малогабаритные муфты, имеющиеся на российском рынке, по емкости кассеты в базовом комплекте. Кассета КБ4825 позволяет использовать муфту при сращивании кабелей с различными количествами волокон в модулях, обеспечивая ввод любых модулей на кассету целиком, без применения адаптеров.

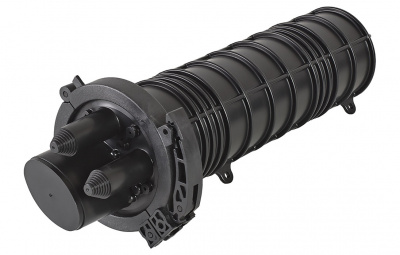

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

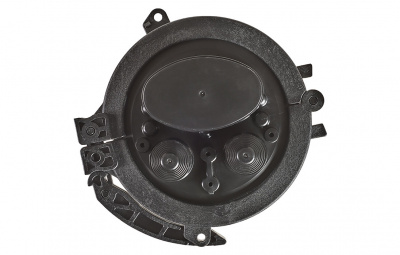

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.
При условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 6 ОК.
Муфта МОГ-Т-5 благодаря небольшим размерам может устанавливаться в местах, где размещение других муфт затруднено или просто невозможно. Например, в колодцах малого типа, в заполненных колодцах городских телефонных сетей, в подземных контейнерах типов УСП (КОТ-2), в телекоммуникационных шкафах.
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
На корпусе муфты также имеются две проушины с отверстиями, предназначенные для крепления муфты к бухте запаса кабеля на УПМК, в шкафу ШРМ или при подвеске на тросе.
Характеристики
|
Технические характеристики |
|
|
Кол-во сварных соединений |
96 |
|
Тип кассет |
КБ48-4525 |
|
Макс. кол-во кассет |
2 |
|
Кол-во вводов: |
|
|
- круглый, конус, до 19 |
2 |
|
- овальный, до 25 мм/транзит |
2/1 |
|
Герметизация корпуса |
Хомут |
|
Герметизация вводов |
ТУТ |
|
Температура эксплуатации, ºС |
-60...+70 |
|
Габаритные размеры, мм: |
|
|
- длина |
500 |
|
- диаметр |
146 |
|
Масса, кг |
1,2 |
Комплектация
|
Корпус (оголовник, кожух, хомут) |
1 шт. |
|
Кассета КБ-4845 с крышкой |
1 шт. |
|
Гильзы КДЗС 4525 |
20 шт. |
|
Пинцет для укладки КДЗС |
1 шт. |
|
Трубка ТУТ 33/8 для круглых вводов ОК |
2 шт. |
|
Трубка ТУТ 19/6 для продольной герметизации ОК |
1 шт. |
|
Комплект маркеров и стяжек |
1 шт. |
|
Силикагель (пакет) |
1 шт. |
