Муфта МОПГ-М-1/128-4КУ3260-К в Санкт-Петербурге
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание
Муфты МОПГ-М-1 служат для прямого и разветвительного сращивания строительных длин оптических кабелей типа ОКГТ, встроенных в грозозащитные тросы ЛЭП, а также самонесущих диэлектрических оптических кабелей с броней из арамидных нитей или стеклопластиковых прутков, используемых в качестве ответвляющихся.

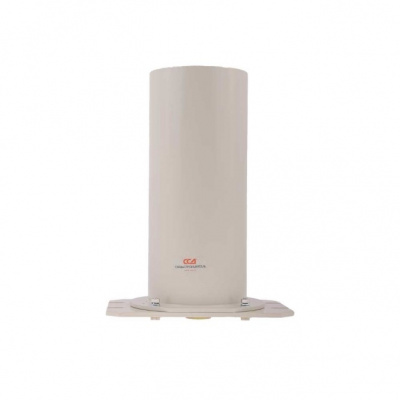

Полностью металлический корпус. Герметизации корпуса при помощи эластичной кольцевой прокладки и четырех затяжных болтов крепления кожуха к оголовнику.
В муфту можно ввести до четырёх оптических кабелей. Для ввода кабелей в муфту используются специальные кабельные вводы, устанавливаемые в отверстия оголовника. Комплекты кабельных вводов подбираются в зависимости от конструкции и диаметра кабелей. Неиспользуемые порты ввода закрываются заглушками. Герметизация мест установки корпусов кабельных вводов и заглушек осуществляется с помощью эластичных кольцевых прокладок. В комплекты поставки муфт входят две заглушки с прокладками и крепёжными гайками. Комплекты кабельных вводов в комплекты поставки не входят и приобретаются отдельно.

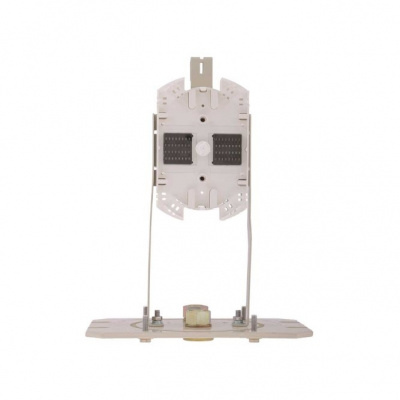

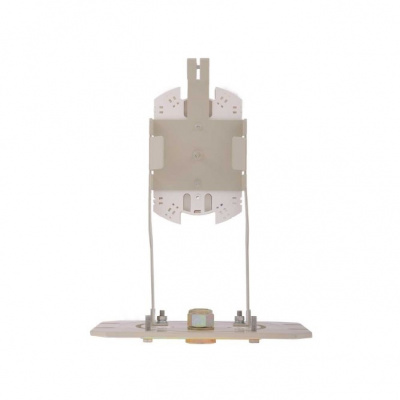

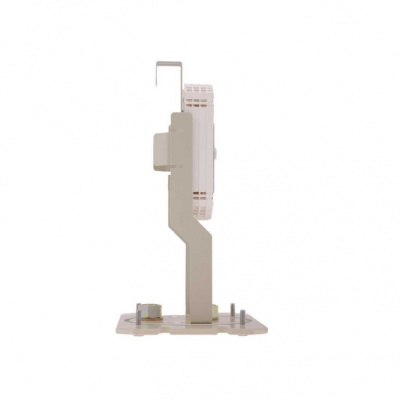

Модификации муфты оснащаются различными типами кассет. В муфту МОПГ-М-1/128 можно установить до 4 кассет КУ-3260 с ложементами для укладки гильз КДЗС-6030 (длина 60 мм, диаметр 3 мм после усадки). Общая ёмкость такой муфты 128 сростков ОВ. В муфте МОПГ-М-1/216 устанавливается до 6-ти кассет КТ-3645 с встроенными ложементами для КДЗС-4525 (длина 45 мм, диаметр 2,5 мм после усадки). Ёмкость муфты 216 сростков ОВ.
Для установки муфт на опорах ЛЭП используют специальные кронштейны и барабаны шлейфовые вращающейся конструкции для размещения технологического запаса ОКГТ и ответвительного диэлектрического кабеля.
Характеристики:
Макс. число соединений ОВ, шт. | 128 |
Макс. кол-во вводимых ОК, шт. | 4 |
Макс. наружный диаметр ОКГТ, мм | 20 |
Мин. наружный диаметр ОКГТ, мм | 9 |
Макс. наружный диаметр подвесного самонесущего ОК, мм | 22 |
Макс. кол-во кассет типа КУ-3260, шт. | 4 |
Температура эксплуатации, °С | от -60 до +70 |
Относительная влажность (среднегодовое значение), % | 80 |
Габаритные размеры, мм | |
- длина | 295 |
- ширина | 200 |
- высота | 390 |
Масса, кг | 6,2 |
Комплектация:
Кожух | 1 шт. |
Основание | 1 шт. |
Кассета КУ-3260 | 4 шт. |
Крышка кассеты | 1 шт. |
Гильзы КДЗС 6030 | 50 шт. |
Пинцет для укладки КДЗС | 1 шт. |
Заглушка | 2 шт. |
Комплект деталей для монтажа (стяжки, маркеры) | 4 шт. |
Перчатки х/б | 1 пара |
Силикагель | 1 шт. |
Логистические параметры:
- Объем, м3: 0.048
- Вес, кг.: 6.5
