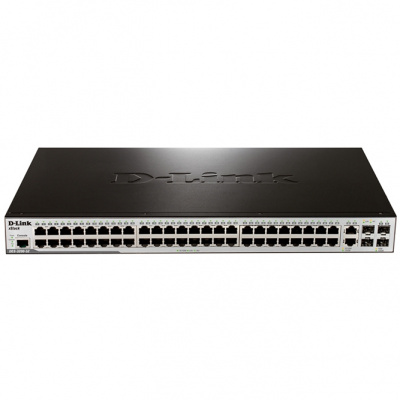

Коммутатор DL-DGS-1210-52/ME/A1A в Санкт-Петербурге

Описание

Коммутатор DGS-1210-52/ME является идеальным решением для применения в сетях Metro Ethernet. Данный коммутатор оснащен 48 портами 10/100/1000Base-T для подключения по витой паре, а также 4 SFP-портами, применяемыми для организации подключения к высокоскоростной магистрали. Защита от статического электричества 6 кВ обеспечивает устойчивость к скачкам напряжения, а полный набор функций безопасности и аутентификации защищает сеть от внутренних и внешних угроз.

Безопасность и надежность

DGS-1210-52/ME поддерживает управление доступом 802.1X на основе порта/узла, возможность создания гостевого VLAN, а также аутентификацию RADIUS/TACACS+ для управления доступом к сети. Функция IP-MAC-Port Binding позволяет контролировать доступ компьютеров к сети на основе их IP- и MAC-адресов, а также порта подключения, расширяя, таким образом, возможности управления доступом. Встроенная функция D-Link Safeguard Engine™ обеспечивает идентификацию и приоритизацию пакетов, предназначенных для обработки процессором коммутатора, с целью предотвращения вредоносных атак, способных помешать нормальному функционированию коммутатора. Кроме того, функция списков управления доступом (ACL) повышает безопасность и производительность сети. DGS-1210-5

Отказоустойчивость/высокая производительность

Коммутатор DGS-1210-52/ME поддерживает протоколы Spanning Tree (STP): 802.1D2004 edition, 802.1w и 802.1s. Протоколы STP позволяют организовать резервный маршрут передачи данных, используемый в случае возникновения неисправностей в сети. DGS-1210-52/ME также поддерживает агрегирование каналов 802.3ad, которое обеспечивает объединение в группы нескольких портов и, как следствие, увеличение полосы пропускания и повышение отказоустойчивости соединений. Данный коммутатор поддерживает стандарт 802.1p для управления качеством обслуживания (QoS), что позволяет классифицировать трафик в режиме реального времени на 8 очередей с использованием механизмов их обработки Strict и Weighted Round Robin (WRR). Классификация пакетов осуществляется на основе TOS, DSCP, MAC-адреса, IPv4/IPv6-адреса, VLAN ID, номера порта TCP/UDP, типа протокола или содержимого пакетов, определяемого пользователем, и предоставляет возможность гибкой настройки для определенных мультимедийных приложений, таких как VoIP или IPTV.

Управление трафиком и полосой пропускания

Функция управления полосой пропускания позволяет сетевым администраторам определять пропускную способность для каждого порта с минимальным шагом 64 Кбит/с для входящего трафика. DGS-1210-52/ME также поддерживает функцию защиты от широковещательного шторма, которая сводит к минимуму вероятность вирусных атак в сети. Функция зеркалирования портов упрощает диагностику трафика, а также помогает администраторам следить за производительностью коммутатора и изменять ее в случае необходимости. Поддержка функции IGMP Snooping позволяет сократить объем многоадресного трафика и оптимизировать производительность сети.

Многоадресная рассылка

DGS-1210-52/ME поддерживает полный набор функций уровня 2 для работы с многоадресной рассылкой, включая IGMP Snooping, IGMP filtering, Fast Leave и настройку для многоадресного трафика на определенных портах. Благодаря поддержке данного функционала коммутатор DGS-1210-52/ME предоставляют возможность работы с IPTV-сервисами, пользующимися растущим спросом на рынке. Функция IGMP/MLD Snooping на основе хоста обеспечивает подключение нескольких клиентов многоадресной группы к одному сетевому интерфейсу. При использовании функции ISM VLAN многоадресный трафик передается в отдельной VLAN с целью эффективного расходования полосы пропускания. Профили ISM VLAN позволяют пользователям быстро и легко назначить/заменить предустановленные настройки на портах подписчиков многоадресной рассылки.

OAM

 802.3ah Ethernet Link OAM (EFM) - Поддержка 802.3ah link layer remote loopback and discovery (Системный журнал и SNMP) - 802.3ah D-Link extension: D-link Unidirectional Link Detection (DULD), (Системный журнал и SNMP)  Диагностика кабеля  Dying Gasp2  Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnosics Monitoring)  802.1ag CFM2

Функции управления

Удобный для пользователя Web-интерфейс обеспечивает простоту управления, а автоматическая настройка DHCP предоставляет функции расширенного управления, позволяя администраторам заранее установить настройки и сохранить их на TFTP-сервере. После этого отдельные коммутаторы могут получить IP-адреса с сервера и загрузить предварительно заданные параметры конфигурации. Протокол LLDP (Link Layer Discovery Protocol) позволяет сетевому оборудованию оповещать локальную сеть о своем существовании и характеристиках, что помогает лучше управлять топологией сети. Кроме того, каждый порт коммутатора поддерживает функцию диагностики кабеля, что помогает определить различные неисправности, например, несоответствие длины кабеля или его характеристик.

Поддержка IPv6

RFC1981 Path MTU Discovery

RFC2460 IPv6

RFC2461, 4861 Neighbor Discovery

RFC2462, 4862 IPv6 Stateless Address Auto-configuration

RFC2893, 4213 Dual Stack IPv4/IPv6

Характеристики:

Аппаратная версия

C1

Размер

Ширина для установки в 19" стандартную стойку, высота 1U

Интерфейс

• 48 порта 10/100BASE-TX
• 2 порта 100/1000 SFP

• 2 комбо-порта 10/100/1000BASE-T/ 100/1000 SFP

Консольный порт

RJ-45

Производительность

• Коммутационная матрица: 17,6 Гбит/с

• Скорость перенаправления 64-байтных пакетов: 13,1 Mpps

• Размер таблицы MAC-адресов: 16K

• SDRAM для CPU: 128 Мб DDR2

• Буфер пакетов: 1,5 Мб

• Flash-память: 32 Мб

• Jumbo-фрейм: 12 Кб

Индикаторы

• Power (на устройство)

• Console (на устройство)

• Link/Active/Speed (на порт)

Программное обеспечение

Стекирование

• Виртуальное стекирование D-Link Single IP Management

• Объединение в виртуальный стек до 32 устройств

Функции 2 уровня

• Таблица МАС-адресов: 16К

• Управление потоком

- Управление потоком 802.3x

- Предотвращение блокировки HOL

• Размер Jumbo-фреймов до 12К байт

• Spanning Tree протоколы

- 802.1D STP

- 802.1w RSTP

- 802.1s MSTP

• Фильтрация BPDU

• Root Restriction

• Loopback Detection

• Агрегирование каналов

- Совместимость с 802.1AX и 802.3ad

- Макс. кол-во групп – 26, 8 портов на группу

• Зеркалирование портов

- Поддержка 1 группы зеркалирования

- Режимы: One-to-One, Many-to-One, Flow-based (ACL)

- Технология Ethernet Ring Protection Switching (ERPS)

- L2 Protocol Tunneling (L2PT)

Многоадресная рассылка 2 уровня

• IGMP Snooping

- IGMP v1/v2 snooping, IGMP v3 awareness

- Поддержка 1024 групп

- IGMP snooping Fast Leave на основе порта/хоста

- Report Suppression

• MLD Snooping

- MLD v1, MLD v2 awareness

- Поддержка 1 K групп

- MLD Snooping на основе хоста

- Fast Leave

• IGMP Authentication

• IGMP/MLD Proxy Reporting

VLAN

• 802.1Q VLAN

• Группы VLAN

- Макс. 4K VLAN

• VLAN на основе порта

• VLAN на основе MAC-адресов

• GVRP

• 802.1v VLAN на основе протокола

• VLAN Trunking

• Double VLAN (Q-in-Q)

- Q-in-Q на основе порта

- Q-in-Q Selective

• ISM VLAN

• VLAN Translation

• Voice VLAN

Функции 3 уровня

• IPv6 Neighbor Discovery (ND)

Качество обслуживания (QoS)

• Управление полосой пропускания

- На основе порта (входящее/исходящее, с шагом до 8 Кбит/с)

- На основе потока (входящее/исходящее, с шагом до 8 Кбит/с)

- Для выходной очереди (с шагом до 8 Кбит/с)

• 8 очередей на порт

• DSCP

• 802.1p

• Обработка очередей

- Strict Priority

- Weighted Round Robin (WRR)

- Strict + WRR

• Три цвета маркировки

- trTCM

- srTCM

Качество обслуживания (QoS)

• CoS на основе:

- Порта коммутатора

- Очереди приоритетов 802.1p

- VLAN ID

- MAC-адреса

- Ether type

- TOS

- DSCP

- Типа протокола

- Порта TCP/UDP

- Класса трафика IPv6

- Метки потока IPv6

- Содержимого пакета, определяемого пользователем

• Поддержка следующих действий для потоков

- Установка тегов приоритетов 802.1p

- Добавление тега TOS/DSCP

- Статистика потока

Списки управления доступом (ACL)

• До 1024 правил доступа

• ACL на основе

- Порта коммутатора

- Приоритета 802.1p

- VLAN ID

- Ether type

- IPv4/IPv6-адреса

- DSCP

- Типа протокола

- Номера порта TCP/UDP

- Класса трафика IPv6

- Метки потока IPv6

- Содержимого пакета, определяемого пользователем

• ACL на основе времени

• Статистика ACL

• CPU interface filtering

Безопасность

• SSH v1, v2

• SSL v1, v2, v3

• Port Security

• До 64 MAC-адресов на порт

• Защита от широковещательного/ многоадресного/одноадресного шторма

• Сегментация трафика

• IP-MAC-Port Binding (IMPB)

- Проверка пакетов ARP

- Проверка пакетов IP

- DHCP Snooping

• D-Link Safeguard Engine

• Защита от несанкционированных DHCP серверов

• Фильтрация DHCP клиентов

• Предотвращение ARP Spoofing

• Предотвращение атак BPDU

• Фильтрация NetBIOS/NetBEUI

• Предотвращение атак DoS

• L3 Control Packet Filtering

AAA

• 802.1X

- Управление доступом на основе порта

- Управление доступом на основе хоста

- Динамическое назначение VLAN

• Динамическое назначение политик: VLAN, ACL или QoS

• Управление доступом на основе MAC-адресов (MAC)

- Управление доступом на основе порта

- Управление доступом на основе хоста

• Управление доступом на основе Web (WAC)¹

- Управление доступом на основе порта

- Управление доступом на основе хоста

• Microsoft® NAP(IPv4/v61)

- Поддержка 802.1X NAP

- Поддержка DHCP NAP

• Гостевой VLAN

• RADIUS Accounting

• RADIUS (IPv4/v61)

• TACACS

• TACACS+

• XTACACS+

• Управление с доверенных хостов (Trusted Host)

OAM

• Диагностика кабеля

• 802.3ah Ethernet Link OAM

• Dying Gasp

• 802.1ag Connectivity Fault Management (CFM)

• 802.3ah D-Link extension: D-Link Unidirectional Link Detection (DULD)

DDM (Digital Diagnostics Monitoring)

Да

Технология Green

• D-Link Green 3.0: функция энергосбережения

- Выключение индикаторов¹

- Выключение питания портов¹

- Спящий режим¹

• Энергосбережение за счет PoE на основе времени (в случае модели с поддержкой PoE)

Управление

• Web-интерфейс (поддержка IPv4)

• Интерфейс командной строки (CLI)

• Telnet-сервер/клиент (поддержка IPv4)

• TFTP-клиент (IPv4)

• FTP-клиент (IPv4)

• Zmodem

• Журналирование вводимых команд

• SNMP v1/v2c/v3

• SNMP Traps

• Системный журнал

• RMON v1

- Поддержка групп 1, 2, 3, 9

• RMON v2

- Поддержка группы ProbeConfig

• LLDP

• 802.1AB

• LLDP-MED

• BootP/DHCP-клиент

• Автоматическая настройка DHCP

• DHCP Relay (Поддержка IPv4)

Управление

• DHCP Option 12

• DHCP Relay Option 60

• DHCP Relay Option 61

• DHCP Relay Option 82

• Добавление тега PPPoE Circuit-ID

• Flash File System

• SNTP

• Мониторинг CPU

• Мониторинг памяти

• Команды отладки

• Шифрование пароля

• Восстановление пароля

• Поддержка Microsoft® NLB (Network Load Balancing)

• Ping (поддержка IPv4/v61)

• Traceroute

• Multiple IP Interface

MIB

• RFC 1065, 1066, 1155, 1156, 2578 MIB Structure

• RFC 1212 Concise MIB Definitions

• RFC 1213 MIB II

• RFC 1215 MIB Traps Convention

• RFC 1493, 4188 Bridge MIB

• RFC 1157, 2571-2576 SNMP MIB

• RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB

• RFC 271,1757, 2819 RMON MIB

• RFC 2465 IPv6 MIB

• RFC 2466 ICMPv6 MIB

• RFC 2737 Entity MIB

• RFC 4293 IPv6 SNMP Mgmt Interface MIB

• Private MIB

• RFC 3289 DIFFSERV MIB

• RFC 2021 RMONv2 MIB

• RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB

• RFC 2668 802.3 MAU MIB

• RFC 2674, 4363 802.1p MIB

• RFC 2233, 2863 IF MIB

• RFC 2618 RADIUS Authentication Client MIB

• RFC 4022 MIB для TCP

• RFC 4113 MIB для UDP

• RFC 3298 MIB для Diffserv

• RFC 2620 RADIUS Accounting Client MIB

• RFC 2925 Ping & Traceroute MIB

• Резервное копирование и восстановление настроек

• Загрузка и выгрузка файлов по протоколу TFTP

• Trap MIB

Стандарт IETF®

• RFC 768 UDP

• RFC 791 IP

• RFC 792 ICMPv4

• RFC 2463, 4443 ICMPv6

• RFC 4884 Extended ICMP для поддержки сообщений Multi-Part

• RFC 793 TCP

• RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6

• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)

• RFC 2571, RFC2572, RFC2573, RFC2574 SNMP

• RFC 826 ARP

IPv6

• RFC 1981 Path MTU Discovery

• RFC 2460 IPv6

• RFC 2461, 4861 Neighbor Discovery

• RFC 2462, 4862 IPv6 Stateless Address Auto-configuration

• RFC 2464 IPv6 Neighbor over Ethernet and definition

• RFC 3513, 4291 Архитектура адресации IPv6

• RFC 2893, 4213 Двойной стек IPv4/IPv6

• IPv6 Ready Logo Phase 2

Физические параметры

MTBF

440,704 ч

Уровень шума

• 0 дБ при неработающем вентиляторе

• 32,8 дБ при работающем вентиляторе

Тепловыделение

105,37 BTU/час

Питание на входе

От 100 до 240 В переменного тока, 50-60 Гц

Максимальная потребляемая мощность

33,38 Вт

Размеры

441 x 308 x 44 мм

Вес

4.030 кг

Вентиляция

Интеллектуальный вентилятор

Защита от перенапряжений

Все Ethernet-порты поддерживают стандарт IEC61000-4-5 10/700us встроенной защиты от перенапряжений 6 кВ

Рабочая температура

От -5 до 50 C

Температура хранения

От -40 до 70 C

Рабочая влажность

От 10% до 90% (без конденсата)

Электромагнитное излучение (EMI)

FCC Class A, CE Class A, VCCI Class A, IC, C-Tick, BSMI

Безопасность

CE, LVD, UL/cUL, CB, BSMI

Сертификаты сторонних фирм

IPv6 Ready Logo Phase 2

¹Будет доступно в будущих версиях ПО для DES-3200 C1
