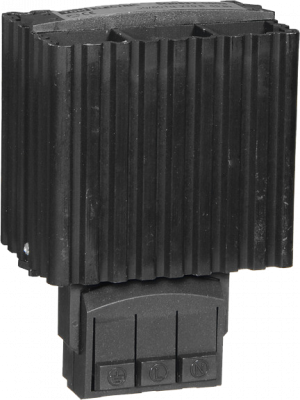

Обогреватель 15 Вт в Санкт-Петербурге
Производитель:
TDM ЕLECTRIC
- Тип изделия: Обогреватель
- Способ монтажа:DRA (на DIN-рейку)
- Напряжение:AC/DC 120-240
- Мощность 15 Вт
- Материал: Алюминий
- Температура эксплуатации: От -45 до +75 0С
,
0.247
кг
Артикул:
01092
1 050 ₽/шт
*Внимание! Точную стоимость товара уточняйте у менеджера.
Есть в наличии*
Купить в 1 клик
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
*Данный товар находится на распределительном складе, срок поставки 3-5 рабочих дня
Нашли дешевле?
Рассчитать доставку
Описание
Описание
Обогреватели используются для предотвращения выпадения конденсата в шкафах при перепадах температуры, и, тем самым, препятствуют коррозии токоведущих шин и контактов устройств.
Материалы
- Радиаторы выполнены из алюминия, покрытого термопластической массой типа UL94VO (не поддерживающей горение).
Конструкция
- Нагревательный элемент представляет собой позистор (терморезистор с положительным температурным коэффициентом), электрическое сопротивление которого, а, следовательно, и потребляемая мощность, зависит от температуры поверхности (чем выше температура позистора, тем меньше потребляемая мощность).
- В обогревателях большой мощности используются вентиляторы для лучшего распределения выделяемого тепла.
Преимущества
- Обратная связь «сопротивление-потребляемая мощность» не допускает нагрева элементов свыше точки их переключения (2500С), обеспечивая этим полную пожарную безопасность, а также препятствует возникновению каких–либо окислительных процессов (сжигание кислорода, образование СО, выделение специфических запахов горения частиц пыли), которые нередко присутствуют на поверхности высокотемпературных ТЭНов.
- Специальная прямоугольная форма радиатора повышает эффективность теплообмена с нагревательным элементом, что позволяет увеличивать мощность нагревателя при небольших габаритах.
- Срок непрерывной работы нагревателей составляет не менее 20000 часов без изменений электронных характеристик (точка переключения, сопротивление).
- Установка на стандартную DIN-рейку 35 мм.
| Наименование параметра | Значение |
|---|---|
| Номинальное напряжение, В | AC/DC 120-240 |
| Нагревательный элемент | Позистор PTC (терморезистор с положительным температурным коэффициентом) |
| Материал радиатора | Алюминий, покрытый термопластической массой типа UL94VO (не поддерживающей горение) |
| Клеммы подключения | самозажимные |
| Крепление устройства | DIN-рейка 35мм |
| Ориентация в пространстве | вертикальная |
| Температура эксплуатации | От -45 до +750С |
| Степень защиты | IP20 |
| Соответствие стандартам | ГОСТ Р 52161.2.40-2008 |
Выбор обогревателя
Выбор мощности нагревателя производится по формуле P = S x k x DT - Pv –, где:
- S - эффективная площадь теплообмена шкафа, м2. Формулы для расчета параметра S для различных вариантов размещения шкафа приведены в таблице 1:
| Тип установки | Формула для расчета S, м2 |
| Один шкаф, свободно стоящий | S=1,8*В*(Ш+Г)+1,4*Ш*Г |
| Один шкаф, монтируемый на стену | S=1,4*Ш*(В+Г)+1,8*В*Г |
| Крайний шкаф свободно стоящего ряда | S=1,4*Г*(В+Ш)+1,8*В*Ш |
| Крайний шкаф в ряду, монтируемом на стену | S=1,4*В*(Г+Ш)+1,8*Г*Ш |
| Не крайний шкаф свободно стоящего ряда | S=1,8*В*Ш+1,4*Г*Ш+Г*В |
| Не крайний шкаф в ряду, монтируемом на стену | S=1,4*Ш*(В+Г)+Г*В |
| Не крайний шкаф в ряду, монтируемом на стену, под козырьком | S=1,4*Ш*В+0,7*Г*Ш+Г*В |
Таблица 1: Формулы для расчета эффективной площади теплообмена электротехнического шкафа, где В – высота шкафа, м; Ш - ширина шкафа, м; Г- глубина шкафа, м.
- k - коэффициент теплопередачи k (Вт/м2К) материала из которого сделан шкаф. Значения данного коэффициента для различных материалов приведены в таблице 2:
| Материал шкафа | Коэффициент теплопередачи материала шкафа, Вт/м2К |
| Листовая сталь лакированная | 5,5 |
| Листовая сталь нержавеющая | 4,5 |
| Алюминий | 12 |
| Алюминий двойной | 4,5 |
| Полиэфир | 3,5 |
Таблица 2: Коэффициент теплопередачи материала шкафа.
- Pv - мощность рассеивания (Вт) которую выделяют электрические аппараты, установленные в шкафу. К источникам тепла относятся микропроцессорная техника, полупроводниковая техника, автоматы, контакторы и другие электрические аппараты, а так же провода, по которым течет электрический ток.
- DT - перепад температуры DT ( oC) между желаемой температурой в шкафу Ti и ожидаемой температуры снаружи шкафа To высчитывается по формуле DT = Ti - To
Следует учитывать, что при наружной установке НКУ, обогреватель необходимо брать в два раза больше рассчитанной мощности.
