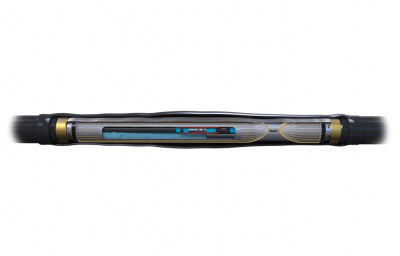

Муфта соединительная 3 ПСТб-10 (35-50) с соединителями ССД в Санкт-Петербурге
- Тип муфты Соединительная
- Сечение жил кабеля, мм² от 35 до 50
- Напряжение, кВ до 10
- Число жил 3
- Тип изоляции Пластмасса
- Установка Внутренняя/наружная
- Климатическое исполнение УХЛ 1,5 ГОСТ 15150
- Температура эксплуатации, °С -50...+50
- Наличие защитного слоя в кабеле Да
- Тип кабеля АПвВ-10, АПвП-10, АПвП2г-10, АПвПг-10, АПвП2г-10, ПвВ-10, ПВП-10, ПвПг-10, ПвПу-10, ПвПуг-10
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание
Муфта предназначена для соединения одно жильных силовых кабелей с пластмассовой изоляцией с броней на напряжение до 10 кВ для внутренней и наружной установки.
В составе муфты применяются трубки стресс-контроля снижающие риск пробоя изоляции на срезе полупроводящего слоя и специальный герметик со свойствами выравнивания напряженности электрического поля. Использование изолирующей антитрекинговой трубки снижает риск пробоя по поверхности изоляции.
Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм при температуре от -50 до +50°C.
Характеристики
Технические характеристики |
|
Тип муфты |
Соединительная |
Сечение жил кабеля, мм² |
от 35 до 50 |
Напряжение, кВ |
до 10 |
Число жил |
3 |
Тип изоляции |
Пластмасса |
Установка |
Внутренняя/наружная |
Климатическое исполнение |
УХЛ 1,5 ГОСТ 15150 |
Температура эксплуатации, °С |
-50...+50 |
Наличие защитного слоя в кабеле |
Да |
Тип кабеля |
АПвВ-10, АПвП-10, АПвП2г-10, АПвПг-10, АПвП2г-10, ПвВ-10, ПВП-10, ПвПг-10, ПвПу-10, ПвПуг-10 |
Размер упаковки, мм |
150x200x1270 |
Масса, кг |
3 |
Комплектация
Трубка стресс-контроля |
6 шт. |
Трубка 2-х слойная |
3 шт. |
Внешний кожух с клеем |
1 шт. |
Соединитель 4 СБ-1 |
3 шт. |
Соединитель СБ-0 |
1 шт. |
Провод заземления |
1 шт. |
Герметик |
3 шт. |
Сетка медная луженная |
1 шт. |
Проволока бандажная |
1 шт. |
Пружина |
1 шт. |
Распорка межфазная с герметиком |
1 шт. |
Инструкция |
1 шт. |
Задать вопрос из карточки товара
Изображения товара, включая цвет, могут отличаться от реального внешнего вида. Комплектация также может быть изменена производителем без предварительного уведомления. Данное описание не является публичной офертой.
