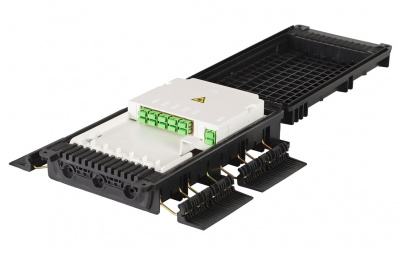

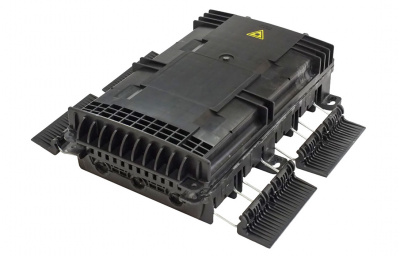

Муфта-кросс МКО-П2/A-12SC-12SC/APC-12SC/APC ССД в Санкт-Петербурге
- Макс. кол-во сплиттеров - 2
- Тип корпуса сплиттеров - Мини
- Макс. кол-во сварных соединений - 36
- Защищенность - IP65
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание
Значительная экономия в цене, если заказывать муфту в комплекте с УПМК-Панда – номенклатурный номер 130408-00224.
Предназначена для использования в качестве оптического кросса малой емкости, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).

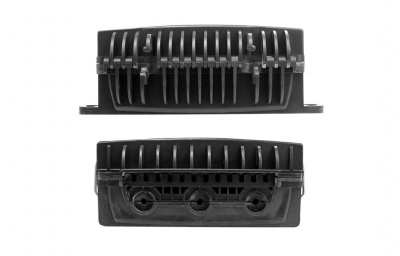

Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод абонентских дроп-кабелей производится с одной стороны).

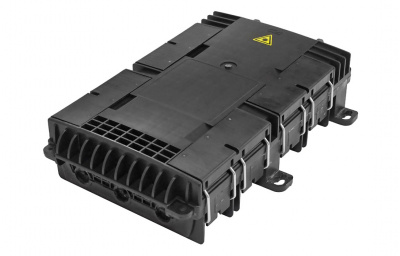

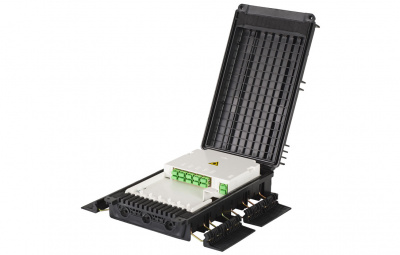

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой. Крепление крышки с корпусом осуществляется пластмассовой петлёй.
Фиксация и герметизация крышки - при помощи четырёх пластиковых защелок на стальных пружинных петлях.
По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гель, с помощью которого осуществляется как герметизация корпуса, так и герметизация введенных магистральных и абонентских кабелей.

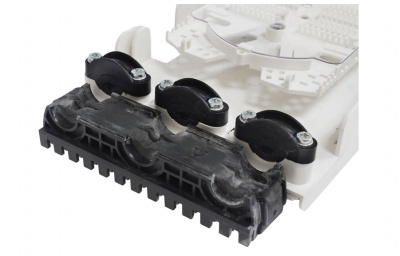

В нижней части корпуса имеется съёмный блок ввода и герметизации распределительных ВОК с одной стороны и дроп-кабелей с другой стороны блока. Съёмный блок имеет гелевое покрытие по всей поверхности соприкосновения с ВОК и корпусом муфты.

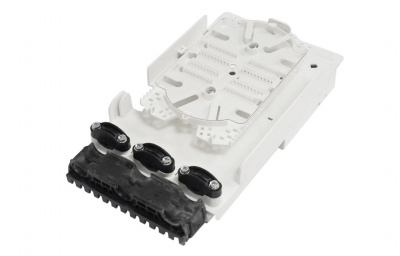

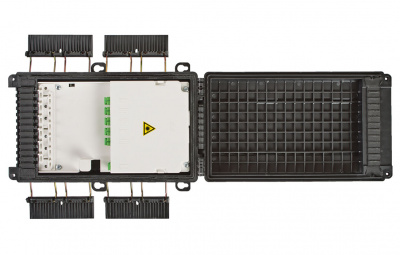

Внутри корпуса установлена съёмная монтажная панель (вставка), с тыльной стороны которой предусмотрено место для укладки транзитной петли оптических модулей, установлены фиксаторы ЦСЭ и кассета КТ-3645 для сварки волокон распределительных ВОК. На лицевой стороне панели находятся гнёзда для установки адаптеров типа SC, а также ложемент Л2-СП, на который можно установить разветвители в мини-корпусах с волокнами длиной 1 метр в буферном покрытии 900 мкм и ложемент Л12-4525 для размещения сварных стыков абонентских дроп-кабелей с пигтейлами. Предусмотрена установка одного разветвителя РО-1х8 -PLC -SM/0,9 -1,0 м-SC/APC или двух разветвителей РО-1х4 -PLC -SM/0,9 -1,0 м-SC/APC, оконцованных разъемами SC. Место размещения сплиттеров и сварных соединений дроп-кабелей защищенос специальной пластиковой крышкой.
Конструкция муфты не смотря на небольшие габаритные размеры обеспечивает возможность организации транзитной петли оптических модулей без разрезания.
Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус трех ОК с диаметром наружной оболочки до 16 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 36 сростков оптических волокон (КДЗС 4525) распределительных ВОК и 12 сростков дроп-кабелей;
• установку двух оптических планарных разветвителей с номинальным размером корпуса 60х7х4 мм;
• установку до 12-ти розеток (адаптеров) оптических типа SC;
• пылезащищенный вывод до 12 дроп-кабелей круглого профиля диметром 2-3 мм или прямоугольного профиля типа «бабочка».

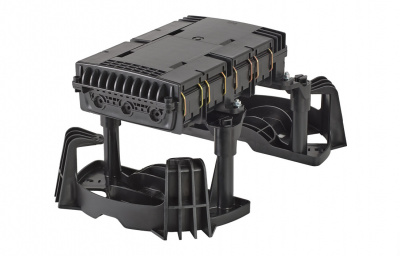

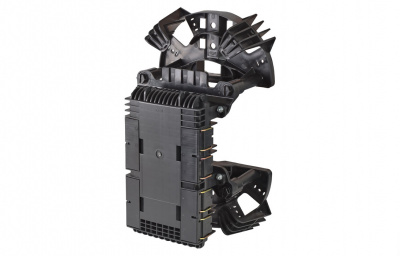

Установка муфты на стене или опоре выполняется с применением кронштейнов для подвески МКО-П2, существует два типа кронштейнов.
Кронштейны для подвески МКО-П2 в комплектацию муфты не входят и приобретаются отдельно.
Характеристики
|
Технические характеристики |
|
|
Макс. кол-во сплиттеров |
2 |
|
Тип корпуса сплиттеров |
Мини |
|
Макс. кол-во сварных соединений |
36 |
|
Кол-во адаптеров SC: |
|
|
- для входов сплиттеров |
2 |
|
- выходы сплиттеров |
8 |
|
- резервные |
2 |
|
Кол-во вводов: |
|
|
- до 16 мм/транзит |
3/1 |
|
- до 5 мм |
12 |
|
Герметизация корпуса |
Эластомер |
|
Герметизация вводов |
Эластомер |
|
Защищенность |
IP65 |
|
Температура эксплуатации, ºС |
-40...+65 |
|
Габаритные размеры, мм: |
|
|
- длина |
330 |
|
- ширина |
222 |
|
- высота |
80 |
|
Масса, кг |
1,2 |
Комплектация
|
Корпус с крышкой |
1 шт. |
|
Гильзы КДЗС 4525 |
20 шт. |
|
Монтажная панель (вставка) |
1 шт. |
|
Кассета для сварки 36 ОВ с крышкой |
1 шт. |
|
Ложемент для установки двух разветвителей |
1 шт. |
|
Ложемент для установки 12 КДЗС-4525 |
1 шт. |
|
Адаптеры SC/APC |
12 шт. |
|
Пигтейлы SC/APC |
12 шт. |
|
Стяжки, маркеры |
1 компл. |
|
Силикагель |
30 г |
