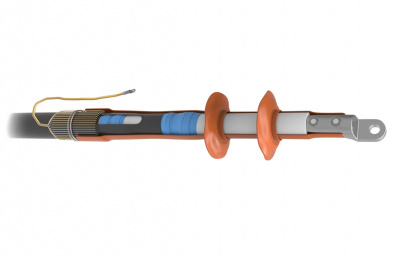

Муфта концевая 1 ПКНТб-10 (70-120) с наконечниками ССД в Санкт-Петербурге
- Тип муфты Концевая
- Сечение жил кабеля, мм² от 70 до 120
- Напряжение, кВ до 10
- Число жил 1
- Тип изоляции Пластмасса
- Установка Наружняя
- Климатическое исполнение УХЛ 1,5 ГОСТ 15150
- Температура эксплуатации, °С -50...+50
- Наличие защитного слоя в кабеле Нет
- Тип кабеля ПвКап, АПвКаП, ПвБП, АПвБПг, ПвБВ, АПвБПгж
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание
Муфта предназначена для оконцевания одножильного кабеля с броней и изоляцией из сшитого полиэтилена и экраном из медных проволок на напряжение до 10кВ для наружней установки.
В составе муфты применяются трубки стресс-контроля снижающие риск пробоя изоляции на срезе полупроводящего слоя и специальный герметик со свойствами выравнивания напряженности электрического поля. Использование изолирующей антитрекинговой трубки и изолятора снижает риск пробоя по поверхности изоляции.
Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемых трубок, обеспечивает полную герметичность муфты после монтажа.
В комплект муфты входит алюминиевый наконечник с контактными винтами со срывающимися головками. Для улучшения электропроводящих свойств на контактные поверхности болтов нанесена специальная смазка. Болтовые наконечники предусмотрены для монтажа как на алюминиевую, так и на медную жилы.
Провод заземления формируется из проволочного экрана кабеля, пружины постоянного давления и оконцовывается наконечником под опрессовку.
Характеристики
|
Технические характеристики |
|
|
Тип муфты |
Концевая |
|
Сечение жил кабеля, мм² |
от 70 до 120 |
|
Напряжение, кВ |
до 10 |
|
Число жил |
1 |
|
Тип изоляции |
Пластмасса |
|
Установка |
Наружняя |
|
Климатическое исполнение |
УХЛ 1,5 ГОСТ 15150 |
|
Температура эксплуатации, °С |
-50...+50 |
|
Наличие защитного слоя в кабеле |
Нет |
|
Тип кабеля |
ПвКап, АПвКаП, ПвБП, АПвБПг, ПвБВ, АПвБПгж |
|
Размер упаковки, мм |
150x200x350 |
|
Масса, кг |
1,6 |
Комплектация
|
Трубка стресс-контроля |
1 шт. |
|
Трубка восстановления изоляции жил |
1 шт. |
|
Наконечник болтовой |
1 шт. |
|
Наконечник Т-25-10 |
1 шт. |
|
Герметик |
3 шт. |
|
Проволока бандажная |
1 шт. |
|
Пружина |
2 шт. |
|
Изолятор |
2 шт. |
|
Инструкция |
1 шт. |
