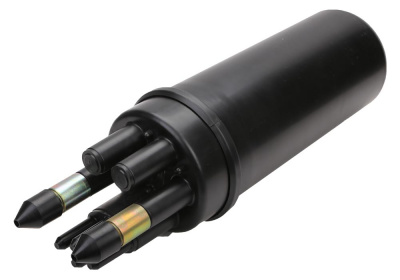

Муфта МТОК-Б1/216-1КТ3645-К-44 в Санкт-Петербурге
- Муфта оптическая.
- Тупиковая.
- Ёмкость – 216 волокон.
- Материал пластик.
- Цвет Черный.
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание

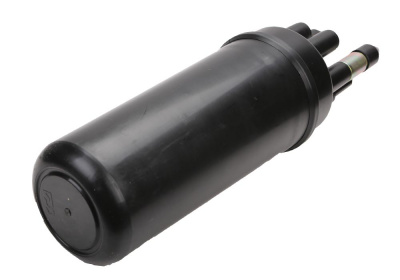

Тупиковая транзитная муфта МТОК-Б1 предназначена для монтажа любого подземного оптического кабеля, прокладываемого в грунтах всех категорий, а также подводных ОК, прокладываемых через реки, озера и болота. Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей.

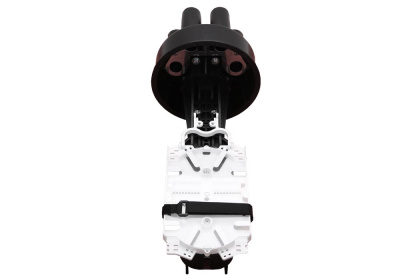

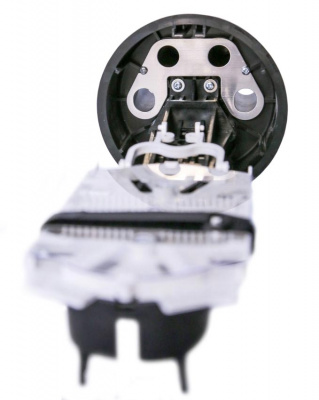

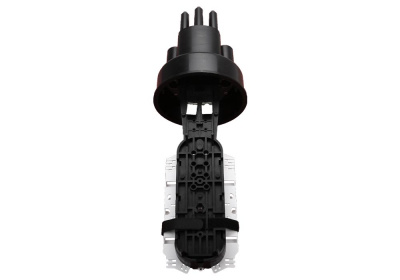

В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

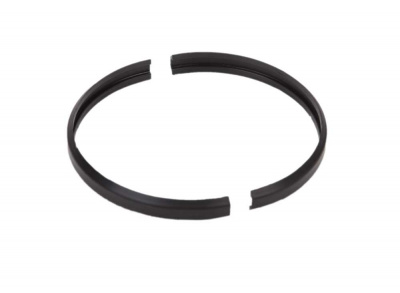

Способ герметизации корпуса с оголовником осуществляется с помощью двух полухомутов и термоусаживаемых трубок ТУТ. Повторное вскрытие и последующая герметизация также осуществляется с помощью ТУТ.

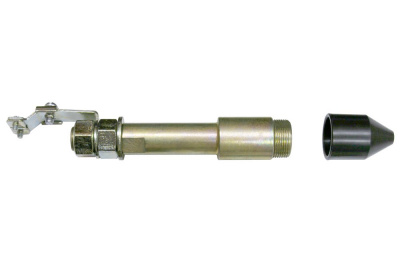

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов, благодаря которым обеспечиваются уникальные характеристики и возможности:
- надежная фиксация бронированного кабеля (выдерживает усилие до 15 кН на разрыв),
- защита от скручивания бронированных ОК в процессе эксплуатации,
- наличие электрического контакта брони ОК с корпусом специального ввода (штуцера),
- возможность изолирования или соединения брони всех ОК непосредственно в муфте,
- обеспечение продольной герметизации вводимых ОК,
- возможность вывода от брони каждого ОК провода заземления (КИП).
Муфта МТОК-Б1 поставляется в комплекте с двумя специальными вводами №4 или №5. Также имеется вариант комплекта муфты с одним вводом №4 и одним вводом №5. В случае необходимости ввода в муфту большего числа кабелей дополнительно приобретаются специальные вводы, с учетом конструкции оптического кабеля.

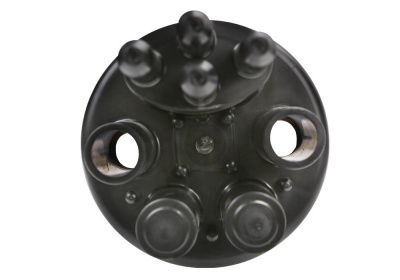

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей, включая провода заземления (КИП) или 2) ввода транзитной петли кабеля или 3) ввода двух кабелей диаметром до 25 мм. Во втором и третьем случаях для герметизации необходимо дополнительно приобрести (Ввод №9).
Без транзитной петли общее число вводимых в муфту кабелей может достигать 8 ОК.
В случае установки муфты в котлованах в качестве дополнительной механической и грязевой защиты дополнительно следует приобрести защитные муфты МЧЗ или МПЗ, которые подбираются по типу грунта. Для установки муфты в колодцах кабельной канализации или помещениях ввода кабелей дополнительно приобретается (Кронштейн для установки тупиковых муфт в колодцах).
Характеристики:
Кол-во сварных соединений | 216 |
Тип кассет | КТ-3645 |
Макс. кол-во кассет | 6 |
Кол-во вводов: | |
- круглый, до 16 мм | 4 |
- овальный, до 10 мм/до 25 мм/транзит | 4/2/1 |
Герметизация корпуса | ТУТ |
Герметизация вводов | Спецвводы |
Температура эксплуатации ºС | от -60 до +70 |
Габаритные размеры: | |
- длина, мм | 523 |
- диаметр, мм | 159 |
Масса, кг | 4,0 |
Комплектация:

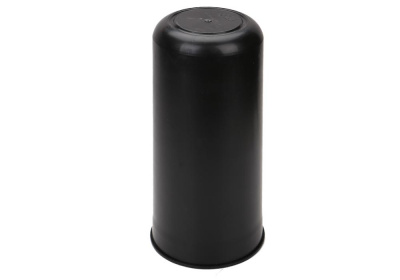

Корпус (оголовник,кожух, кронштейн, ТУТ 180/58) | 1 шт. |
Кассета КТ-3645 | 1 шт. |
Гильзы КДЗС 4525 | 40 шт. |
Комплект ввода №4 | 2 шт. |
Комплект маркеров и стяжек | 1 шт. |
Силикагель (пакет) | 1 шт. |
Пинцет для укладки КДЗС | 1 шт. |
