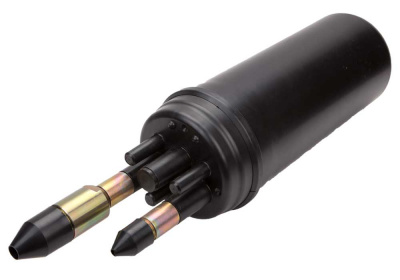

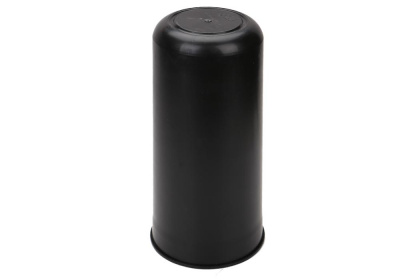

Муфта МТОК-А1/240-1КД4845-К-78 ССД в Санкт-Петербурге
- Муфта оптическая.
- Тупиковая.
- Ёмкость – 240 волокон.
- Материал пластик.
- Цвет Черный.
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание
Тупиковая классическая муфта МТОК-А1 предназначена для монтажа любого подземного оптического кабеля, прокладываемого в грунтах всех категорий, а также подводных ОК, прокладываемых через реки, озера и болота. Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей.
Способ герметизации корпуса с оголовником осуществляется с помощью термоусаживаемых трубок ТУТ. Повторное вскрытие и последующая герметизация также осуществляется с помощью ТУТ.
Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. На оголовнике муфты установлена специальная изолирующая пластина, которая в сочетании со специальными вводами обеспечивает уникальные характеристики и возможности:
- надежная фиксация бронированного кабеля (выдерживает усилие до 15 кН на разрыв),
- защита от скручивания бронированных ОК в процессе эксплуатации,
- наличие электрического контакта брони ОК с корпусом специального ввода (штуцера),
- возможность изолирования или соединения брони всех ОК непосредственно в муфте,
- обеспечение продольной герметизации вводимых ОК,
- возможность вывода от брони каждого ОК провода заземления (КИП).
Муфта МТОК-А1 поставляется в комплекте с двумя специальными вводами №7 или №8. Также имеется вариант комплекта муфты с одним вводом №7 и одним вводом №8. В случае необходимости ввода третьего кабеля в муфту дополнительно приобретается специальный ввод, с учетом конструкции оптического кабеля.
Муфта обеспечивает ввод проводов заземления (КИП) через специальные малые патрубки. Способ герметизации проводов заземления осуществляется с помощью термоусаживаемых трубок ТУТ.
В случае установки муфты в котлованах в качестве дополнительной механической и грязевой защиты дополнительно следует приобрести защитные муфты МЧЗ или МПЗ, которые подбираются по типу грунта. Для установки муфты в колодцах кабельной канализации или помещениях ввода кабелей дополнительно приобретается «Кронштейн для установки тупиковых муфт в колодцах».
Характеристики
|
Технические характеристики |
|
|
Кол-во сварных соединений |
240 |
|
Тип кассет |
КД-4845 |
|
Макс. кол-во кассет |
5 |
|
Кол-во вводов: |
|
|
- круглый, до 16 мм |
3 |
|
- круглый, до 9 мм |
3 |
|
Герметизация корпуса |
ТУТ |
|
Герметизация вводов |
Спецвводы |
|
Температура эксплуатации, ºС |
-60...+70 |
|
Габаритные размеры, мм: |
|
|
- длина |
597 |
|
- диаметр |
159 |
|
Масса, кг |
4,3 |
Комплектация
|
Корпус (оголовник,кожух, кронштейн, ТУТ 180/58) |
1 шт. |
|
Кассета КД-4845 |
1 шт. |
|
Гильзы КДЗС 4525 |
20 шт. |
|
Пинцет для укладки КДЗС |
1 шт. |
|
Комплект ввода №7 |
1 шт. |
|
Комплект ввода №8 |
1 шт. |
|
Комплект маркеров и стяжек |
1 шт. |
|
Силикагель (пакет) |
1 шт. |
