Аварийный транспортируемый кабельный комплект АТКК 16 ОВ 2000м. ССД в Санкт-Петербурге
- Кабельная секция:
- - кабельный барабан стальной - 4 шт.
- - кабельная сборка 500м с узлом подключения 16 ОВ - 1 шт.
- Устройство подключения
- - муфта МТОК-В3 - 2 шт.
- - fibrlok 2529 - 32 шт.
- УЗМС
- - корпус оптический стальной - 5 шт.
- - розетка оптическая FC/UPC - 80 шт.
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание
Предназначен для оперативного временного восстановления связи при авариях на волоконно-оптических линиях передачи, имеющих протяженный характер, или в случаях, когда затруднен доступ к месту аварии. Например, аварии на железнодорожном транспорте, подтоплении при паводках или разливе агрессивных химикатов.

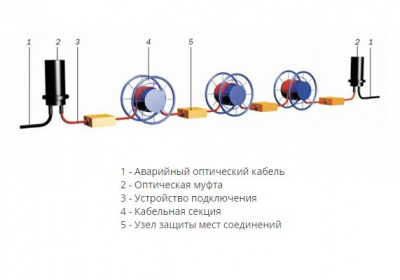

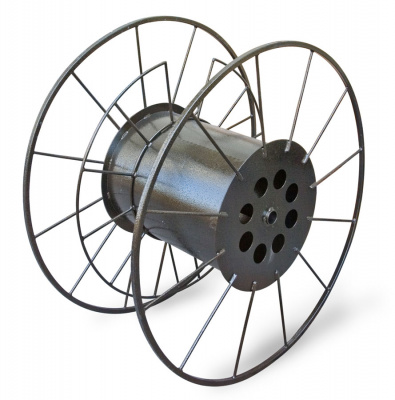

АТКК состоит из последовательно соединенных функционально независимых кабельных секций, каждая из которых представляет собой металлический барабан с размещенным на нем оптическим кабелем. Оптический кабель с обоих концов оконцован коннекторами FC/UPC, в транспортном положении находящимися в защитной гофротрубе.

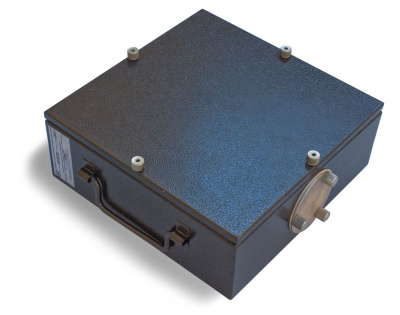

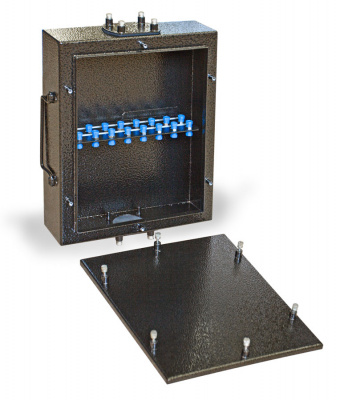

В рабочем положении каждый конец оптического кабеля кабельной секции подсоединяется к устройству защиты мест соединений (УЗМС). УЗМС представляет собой двухсекционную герметичную металлическую коробку с установленными на патч-панели оптическими розетками FC. Возможно легкосъемное крепление УЗМС на щеке барабана кабельной секции.
Устройство подключения представляет собой оптическую муфту МТОК-В3 с отрезком оптического кабеля (10 м). Один конец кабеля введен в муфту, второй конец оконцован коннекторами FC/UPC (в транспортном положении защищенными гофротрубой). Запас оптических волокон, предназначенных для подсоединения устройства подключения к поврежденному оптическому кабелю или станционному оборудованию, выложен на кассете муфты.
Подключение АТКК производится путем подключения оптических волокон поврежденного кабеля к волокнам АТКК с использованием механических соединителей, входящих в состав устройства подключения. Монтаж АТКК должен осуществляться при помощи стандартного набора инструментов для работы с оптическим кабелем. Дополнительные специальные инструменты для развертывания и монтажа АТКК не требуются.
По отдельным заказам возможно изготовление АТКК общей длиной до 4-х км.
Характеристики
|
Технические характеристики |
|
|
Марка оптического кабеля |
ДПО-П-16У (2х8)-1,5кН |
|
Кол-во оптических волокон, шт. |
16 |
|
Допустимая раздавливающая нагрузка, кН/см |
0,3 |
|
Допустимая растягивающая нагрузка, кН |
1,5 |
|
Длина, м: |
|
|
- общая длина оптического кабеля АТКК |
2020 |
|
- длина кабельной секции |
500 |
|
- длина кабеля устр. подключения |
10 |
|
Кол-во кабельных секций АТКК |
4 |
|
Тип оптической муфты |
Муфта МТОК-В3 |
|
Эксплуатационная температура, °С |
от -40 до +70 |
|
Рабочая температура монтажа, °С |
от -30 до +50 |
|
Габаритные размеры УЗМС, мм |
400х400х150 |
|
Масса, кг: |
|
|
- общая масса АТКК |
не более 245 |
|
- кабельной секции |
50 |
|
- устройства подключения |
5 |
|
- УЗМС |
7 |
Комплектация
|
Кабельная секция: |
|
|
- кабельный барабан стальной |
4 шт. |
|
- кабельная сборка 500м с узлом подключения 16 ОВ |
1 шт. |
|
Устройство подключения |
|
|
- муфта МТОК-В3 |
2 шт. |
|
- fibrlok 2529 |
32 шт. |
|
УЗМС |
|
|
- корпус оптический стальной |
5 шт. |
|
- розетка оптическая FC/UPC |
80 шт. |
