Набор для сборки муфты МОГ-Т3-40-1КБ4845 ССД в Санкт-Петербурге
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание

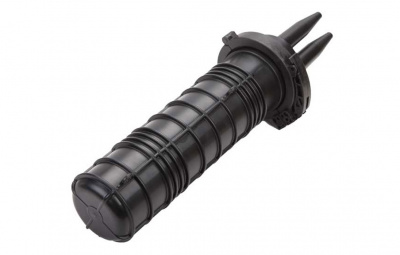

Тупиковая муфта МОГ-Т-3 предназначена для монтажа подвесных самонесущих ОК, оптических кабелей с вынесенным силовым элементом типа «8», а также городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты.
Муфта МОГ-Т-3 превосходит все малогабаритные муфты, имеющиеся на российском рынке, по емкости кассеты в базовом комплекте. Кассета КБ4825 позволяет использовать муфту при сращивании кабелей с различными количествами волокон в модулях, обеспечивая ввод любых модулей на кассету целиком, без применения адаптеров.
Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

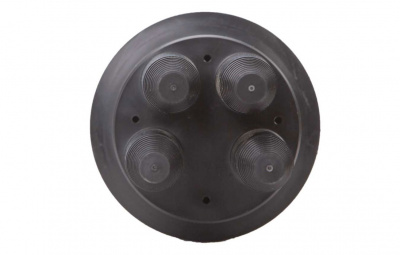

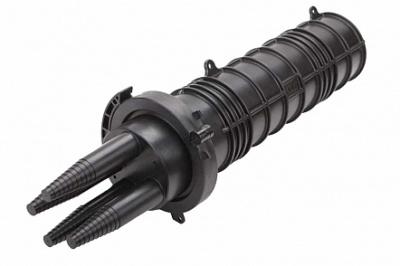

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.
При условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 8 ОК.
Муфта МОГ-Т-3 благодаря небольшим размерам может устанавливаться в местах, где размещение других муфт затруднено или просто невозможно. Например, в колодцах малого типа, в заполненных колодцах городских телефонных сетей, в подземных контейнерах типов УСП (КОТ-2), в телекоммуникационных шкафах.
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

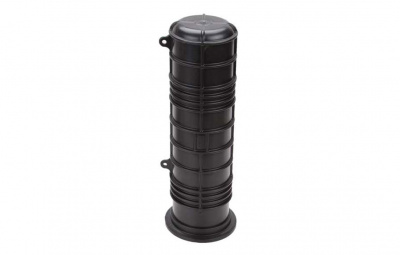

На корпусе муфты также имеются две проушины с отверстиями, предназначенные для крепления муфты к бухте запаса кабеля на УПМК, в шкафу ШРМ или при подвеске на тросе.
Характеристики
|
Технические характеристики |
|
|
Кол-во сварных соединений |
96 |
|
Тип кассет |
КБ48-4525 |
|
Макс. кол-во кассет |
2 |
|
Кол-во вводов: |
|
|
- круглый, конус, до 21 мм |
4 |
|
Герметизация корпуса |
Хомут |
|
Герметизация вводов |
ТУТ |
|
Температура эксплуатации ºС |
от -60 до +70 |
|
Габаритные размеры: |
|
|
- длина, мм |
500 |
|
- диаметр, мм |
146 |
|
Масса, кг |
1,2 |
Комплектация
|
Корпус (оголовник, кожух, хомут) |
1 шт. |
|
Кассета КБ-4845 с крышкой |
1 шт. |
