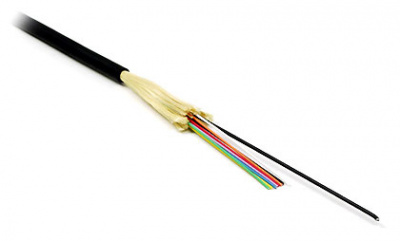

FK-D-IN/OUT-50-2-HFFR, 2 волокна в Санкт-Петербурге

Артикул: 00782

Производитель: Телкорд

Кабель оптический.
Количество волокон: 2-16.
Диэлектрический.
Для прокладки в пластиковые трубопроводы.
Максимальное допустимое растягивающее усилие 0,9 КН
Предназначен для внутренней прокладки.
Черный цвет оболочки.
Волокно MM 50/125 (ОМ-2)

Количество волокон:
FK-D-IN/OUT-50-4-HFFR, 4 волокна
FK-D-IN/OUT-50-8-HFFR, 8 волокон
FK-D-IN/OUT-50-16-HFFR, 16 волокон

Артикул: 00782

Производитель: Телкорд

37.05 ₽/м

*Внимание! Точную стоимость товара уточняйте у менеджера.

Под заказ, 10 дней

В корзину

- +

Оформить заказ

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Нашли дешевле?

Рассчитать доставку

Описание

Применение

Внутри и вне помещений. Полностью диэлектрический кабель с плотным буфером, распределительный, с возможностью непосредственного подключения разъемов. Используется для стационарной прокладки магистральных кабельных подсистем, а также в рамках локальных сетей внутри и вне помещений. Поддерживает передачу данных на короткие и средние расстояния. Пригоден для прокладки в стояках и кабельных каналах.

Описание конструкции

Волоконно-оптический кабель с плотным буфером (tight buffer). Содержит 2-48 волокна в буферном покрытии внешним диаметром 0,9 мм. Волокна свиты вокруг диэлектрического центрального силового элемента. Конструкция усилена упрочняющими арамидными нитями и защищена внешней оболочкой из огнестойкого малодымного безгалогенного компаунда (LSZH). Материал внешней оболочки устойчив к воздействию УФ излучения.

Конструкция и материалы

Изоляция волокна: плотное буферное покрытие, огнестойкий малодымный безгалогенный компаунуд (LSZH)
Армирование и гидроизоляция: гидроизолирующие упрочняющие арамидные нити
Силовой элемент*: диэлектрический пруток, центральный элемент
Внешняя оболочка: огнестойкий малодымный безгалогенный компаунуд (LSZH), устойчивый к воздействию УФ излучения

Цвет оболочки: черный.

Внешняя оболочка
Упрочняющие нити
Буферное покрытие
Оптическое волокно
Силовой элемент предусмотрен в кабелях, имеющих восемь или более оптических волокон

Соответствует стандартам ISO-9001, TIA/EIA 455 и IEC 60754, 60794
Оптические характеристики согласно ISO/IEC 11801
Тест огнестойкости: IEC 60332-33

Технические характеристики
Количество волокон	2 волокна	4 волокна	8 волокон	12 волокон	16 волокон	24 волокна	32 волокна	48 волокна
Внешний диаметр кабеля	4,5 мм	4,9 мм	6,6 мм	7,5 мм	9,1 мм	11,0 мм	13,0 мм	19,0 мм
Вес 1 км кабеля	23 кг	25 кг	48 кг	65 кг	84 кг	134 кг	184 кг	245 кг
Мин. радиус изгиба (монтаж)	90 мм	98 мм	132 мм	150 мм	182 мм	224 мм	344 мм	400 мм
Мин. радиус изгиба (эксплуатация)	45 мм	50 мм	66 мм	75 мм	91 мм	112 мм	172 мм	200 мм
Макс. растягивающее усилие (монтаж)	900 Н	900 Н	1500 Н	1500 Н	1500 Н	1500 Н	1500 Н	1500 Н
Макс. растягивающее усилие (эксплуатация)	600 Н	540 Н	900 Н	900 Н	900 Н	900 Н	900 Н	900 Н
Раздавливающее усилие	200 Н/см
Ударопрочность	1,5 Н•м
Изгибоустойчивость	300 циклов
Температура эксплуатации	–40°C – +75°C
Стандартная упаковка (метраж)	2000 м

*) Силовой элемент предусмотрен в кабелях, имеющих восемь или более оптических волокон.

Характеристики оптического волокна

Характеристики одномодового (SM) волокна согласно ITU-T⁽¹⁾
Параметр	9/125 OS1 G.652B	9/125 OS2 G.652D	Нечувствительное к изгибам (bend-insensitive)		Ед. изм.
Параметр	9/125 OS1 G.652B	9/125 OS2 G.652D	9/125 OS2 G.657A1	9/125 OS2 G.657A2	Ед. изм.
Затухание (свободный буфер) на волне: 1310 нм 1383 нм 1550 нм 1625 нм	≤ 0,34 – ≤ 0,21 –	≤ 0,35 ≤ 0,31 ≤ 0,22 ≤ 0,25			дБ/км
Затухание (плотный буфер) на волне: 1310 нм 1383 нм 1550 нм 1625 нм	≤ 0,40 – ≤ 0,28 –	≤ 0,40 ≤ 0,38 ≤ 0,30 ≤ 0,40			дБ/км
Хроматическая дисперсия в диапазоне: 1285 – 1330 нм 1530 – 1565 нм 1565 – 1625 нм	≤ 3,5 ≤ 18 ≤ 22	≤ 3,5 ≤ 18 ≤ 22	≤ 3,5 ≤ 18 ≤ 22	≤ 3,5 ≤ 18 ≤ 22	пс/ нм•км
Длина волны нулевой дисперсии	1312±12	1312±12	1312±12	1312±12	нм
Диаметр модового пятна на волне: 1310 нм 1550 нм	9,2±0,4 10,4±0,6	9,2±0,4 10,4±0,6	8,9±0,4 9,9±0,5	8,9±0,4 9,9±0,5	μм
Длина волны отсечки в кабеле	≤ 1260	≤ 1260	≤ 1260	≤ 1260	нм
Значение ПМД в волокне	≤ 0,2	≤ 0,2	≤ 0,2	≤ 0,2	пс/км
Диаметр оболочки	125,0±0,7	125,0±0,7	125,0±0,7	125,0±0,7	μм
Неконцентричность сердцевина/оболочка	≤ 0,5	≤ 0,5	≤ 0,5	≤ 0,5	μм
Некруглость оболочки	≤ 1,0	≤ 1,0	≤ 1,0	≤ 1,0	%
Диаметр покрытия	245±5	245±5	245±5	245±5	μм
Тестовое усилие на разрыв	≥ 0,7	≥ 0,7	≥ 0,7	≥ 0,7	ГН/м²
Потери на макроизгибе⁽²⁾при 1550/1625 нм: 10 изгибов радиусом 15 мм 1 изгиб радиусом 10 мм 1 изгиб радиусом 7,5 мм	- - -	- - -	0,25/1,0 0,75/1,5 -	0,03/0,1 0,1/0,2 0,5/1,0	дБ

1) Спецификации на другие категории одномодового волокна доступны по запросу.

2) Тестирование согласно IEC 60793-1-47.

Характеристики многомодового (MM) волокна согласно IEC 60793⁽¹⁾
Параметр	62.5/125 μм	50/125 μм			Ед. изм.
Категория характеристик по ISO/IEC 11801	OM1	OM2⁽²⁾	OM3⁽³⁾	OM4⁽⁴⁾	-
Затухание (свободный буфер) на волне: 850 нм 1300 нм	≤ 3,2 ≤ 1,0	≤ 2,8 ≤ 0,9			дБ/км
Затухание (плотный буфер) на волне: 850 нм 1300 нм	≤ 3,5 ≤ 1,0	≤ 3,0 ≤ 1,0			дБ/км
Коэффициент широкополосности⁽⁵⁾ на волне: 850 нм 1300 нм	≥ 200 ≥ 600	≥ 500⁽⁶⁾ ≥ 800⁽⁶⁾	≥ 1500 ≥ 500	≥ 3500 ≥ 500	МГц•км
Эффективная полоса пропускания на волне: 850 нм	–	–	≥ 2000	≥ 4700⁽⁷⁾	МГц•км
Расстояние передачи⁽⁸⁾ на волне 850/1300 нм: для 1 Гбит/с для 10 Гбит/с для 40/100 Гбит/с	220/550 33/300 –	550/950 82/450 –	970/300 300/300 100/–	1040/600 550/300 150/–	метр
Числовая апертура	0,275±0,015	0,20±0,015
Диаметр сердцевины	62,5±3	50±2,5			μм
Диаметр оболочки	125±2	125±1			μм
Некруглость сердцевины	≤ 5	≤ 4			%
Некруглость оболочки	≤ 1	≤ 0,7			μм
Неконцентричность сердцевина/оболочка	≤ 1,5	≤ 1,5
Диаметр покрытия	245±10	245±10			μм
Тестовое усилие на разрыв	≥ 0,7	≥ 0,7			ГН/м²

1) Спецификации на другие категории многомодового волокна доступны по запросу.

2) Согласно IEC 60793-2-10_A1a.1 и TIA 492AAAB.

3) Согласно IEC 60793-2-10_A1a.2 и TIA 492AAAC, линия 100 метров для 40/100 GbE (IEEE 802.3ba).

4) Согласно IEC 60793-2-10_A1a.3 и TIA 492AAAD, линия 150 метров для 40/100 GbE (IEEE 802.3ba).

5) Тестирование согласно IEC 60794-1-41 и TIA/EIA 455-204.

6) По запросу доступно также оптимизированное волокно OM2e(+) 600/1200 МГц•км (850/1300 нм).

7) Тестирование согласно TIA 492AAAD.

8) Гарантированное значение. Возможны большие расстояния передачи.

Ознакомится со всем ассортиментом оптического кабеля >>>
