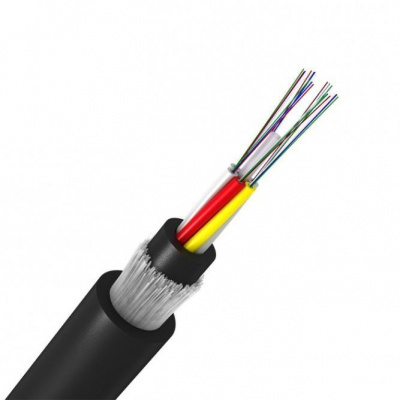

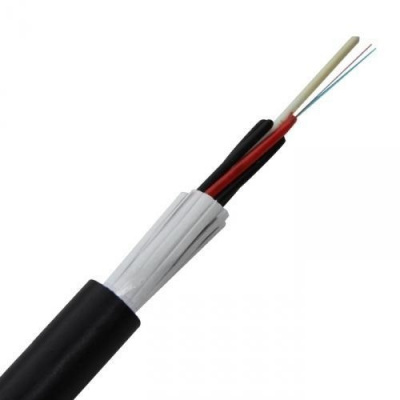

ОСД-8*8А-8 кН, 64 волокна в Санкт-Петербурге
- Кабель оптический.
- количество волокон: 4-144.
- Для подвеса полностью самонесущий.
- Диэлектрический.
- Максимальное допустимое растягивающее усилие 8 КН
- Предназначен для внешней прокладки.
- Черный цвет оболочки.
| ОСД-1*4А-8 кН, 4 волокна |
| ОСД-2*4А-8 кН, 8 волокон |
| ОСД-4*4А-8 кН, 16 волокон |
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание
Оптические кабели типа ОСД предназначены для подвески на столбах городского освещения и телефонной связи.
Оптические кабели марки ОСД.
Оптические кабели типа ОСД предназначены для подвески на опорах воздушных линий связи. Анализ опыта эксплуатации самонесущих оптических кабелей с вынесенным периферийным силовым элементом показывает, что для обеспечения высоких технических и эксплуатационных показателей необходимо при прокладке воздушной линии связи предусматривать наличие специальных элементов подвеса и натяжения. Для этой цели мы рекомендуем использовать специализированные комплекты натяжной и поддерживающей арматуры. На этапе проектирования линии связи или при проведении ремонтно-восстановительных работ необходимо использовать арматуру в соответствии с конструкцией и удельным весом кабеля, длиной пролета между опорами, температурным диапазон, влажностью воздуха, ветровыми нагрузками и т. д. Наши специалисты помогут Вам в решении этой задачи.
Кабели содержат центральный силовой элемент (ЦСЭ) из стеклопластика (Д), вокруг ЦСЭ скручены оптические модули с волокнами и кордели. Поверх ЦСЭ обмотаны водоблокирующие нити.
* Междумодульное пространство заполнено гидрофобным заполнителем или поверх скрученных оптических модулей и корделей наложена водоблокирующая лента.
На сердечник наложена внутренняя оболочка из полиэтилена (ПЭ).
На оболочку методом обмотки наложен периферийный силовой элемент (ПСЭ) из арамидных нитий или стеклонитей.
На ПСЭ наложена наружняя оболочка из ПЭ.
Кабели предназначены для эксплуатации в диапазоне температур от минус 60 °С до 70 °С.
Допустимое растягивающее усилие от 3,5 до 45 кН.
Допустимое раздавливающее усилие не менее 0,5 кН/см.
Количество оптических волокон в кабеле - от 2 до 288.
|
Количество волокон |
Диаметр кабеля, мм. |
Масса 1 км .кабеля |
||||||||||||||
|
Периферийный силовой элемент - арамидные нити |
||||||||||||||||
|
Растягивающее усилие, кН. |
||||||||||||||||
| 3,5 | 6 | 8 | 10 | 12 | 15 | 20 | 25 | 3,5 | 6 | 8 | 10 | 12 | 15 | 20 | 25 | |
|
ОСД |
||||||||||||||||
| от 2 до 24 | 12,1 | 12,7 | 13,3 | 102 | 109 | 112 | 115 | 121 | 126 | 136 | 142 | |||||
| от 26 до 48 | 13,2 | 13,8 | 14,4 | 121 | 128 | 131 | 133 | 141 | 146 | 155 | 161 | |||||
|
от 50 до 64 |
14,7 | 15,3 | 15,9 | 162 | 168 | 171 | 174 | 180 | 186 | 194 | 201 | |||||
| Периферийный силовой элемент - стеклонити | ||||||||||||||||
| Растягивающее усилие, кН. | ||||||||||||||||
| 3,5 | 6 | 8 | 10 | 3,5 | 6 | 8 | 10 | |||||||||
| ОСД | ||||||||||||||||
|
от 2 до 24 |
11,5 | 11,5 | 104 | 112 | 118 | 122 | ||||||||||
|
от 26 до 48 |
12,9 | 12,9 | 123 | 132 | 136 | 141 | ||||||||||
| от 50 до 96 | 14,5 | 14,5 | 163 | 172 | 177 | 182 | ||||||||||
Рекомендуемое расстояние между опорами крепления кабеля определяется по формуле:
L= F(kH)*10+10 (в метрах)
