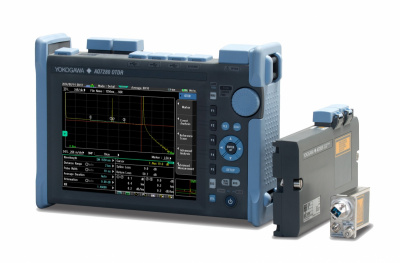

Блок базовый рефлектометра Yokogawa AQ7280-HR/SB/Z в Санкт-Петербурге
Производитель:
Yokogawa
- Базовый блок.
- Емкостной сенсорный экран.
- Полностью дублированное управление.
- Любой модуль для измерения.
Артикул:
00336
199 500 ₽/шт
*Внимание! Точную стоимость товара уточняйте у менеджера.
Под заказ, от 4 недель
Купить в 1 клик
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Нашли дешевле?
Рассчитать доставку
Описание
Описание
Новая серия оптических рефлектометров Yokogawa AQ7280 разработана с учетом меняющихся потребностей российского телекоммуникационного рынка. Рефлектометр Yokogawa AQ7280 обеспечивает потребителей в надежном и удобном полевом оборудовании для строительства и обслуживания оптоволоконных сетей. Yokogawa AQ7280 обеспечивает широкий диапазон задач в тестировании и сертификации ВОЛС от сетей доступа до магистральных линий связи.
Уникальная надежность рефлектометра Yokogawa AQ7280 обеспечивается за счет прочного противоударного пылевлагозащитного корпуса, а также стабильно работающего и защищенного от вирусов программного обеспечения. Новый рефлектометр предоставляет оператору максимальную простоту использования благодаря сенсорному экрану или дублирующему полноценному кнопочному интерфейсу. Впервые в рефлектометрах такого типа применен емкостной сенсорный экран по аналогии с планшетом, он позволяет легко увеличить интересующий участок рефлектограммы одним движением пальцев. Кнопочный интерфейс управления полностью аналогичен предыдущей модели Yokogawa AQ7275, он удобен в случае работы в перчатках или при отрицательных температурах. Рефлектометр AQ7280 готов к работе через 8 секунд после включения и имеет высокое быстродействие за счет скоростной аппаратной части.
Рефлектометр Yokogawa AQ7280 получил новую модульную конструкцию с возможностью выбора одного из девяти рефлектометрических модулей, блоков измерителей мощности (PM) и источников излучения (LS/SLS) , в том числе и видимого (VLS). Новая аккумуляторная батарея позволяет достичь уникального времени автономной работы - 15 часов по стандарту Telcordia и 10 часов при постоянно включенном лазерном источнике излучения! Использование USB-видеощупа поможет проверить чистоту подключаемых разъемов и снизить вероятность получения неверных результатов измерений.
Специально разработанная аппаратная часть и продвинутые алгоритмы анализа результатов измерений дают возможность проводить на рефлектометре Yokogawa AQ7280 измерения в PON-сетях на разветвителях до 1х128. Короткая мертвая зона и высокое разрешение позволяют пользователям различать близко расположенные коннекторы даже на расстоянии 0,5 м. Он может выполнять несколько операций одновременно, обеспечить мгновенную передачу данных через беспроводное соединение. Применение фильтра в некоторых моделях помогает тестировать светлые волокна в PON-сетях.
Функция измерения многоволоконного кабеля стала еще удобнее, ведь теперь в одну ячейку можно сохранить не только рефлектограмму волокна, но и результаты измерений затухания и изображение торца оптического разъема. При установке пороговых значений автоматически проводится тест Годен/Не годен и ячейка окрашивается в соответствующий цвет.
Блок базовый + Модуль рефлектометра
| Модель Yokogawa AQ7280 | AQ7282A | AQ7283A | AQ7284A | AQ7285A |
| Длины волн (нм) | 1310 ± 25 / 1550 ± 25 | |||
| Оптических портов | 1 | |||
| Оптическое волокно | SM(ITU-T G.652) | |||
| Диапазон длин (км) | 0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 300, 400, 512 | |||
| Длительность измерительного импульса (нс) | 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000 | |||
| Шаг измерения | Минимально 2 см | |||
| Точек измерения | До 256000 | |||
| Точность измерения длины (м) | ± (0.75 м + Измеряемое расстояние × 2 × 10ˉ⁵ + шаг измерения) | |||
| Мертвая зона по разрешению (м) | 0,6 | 0,5 | ||
| Мертвая зона по затуханию (м) | 3/5 | |||
| Динамический диапазон измерения (дБ) | 38/36 | 42/40 | 46/45 | 50/50 |
| Погрешность измерения потерь | ± 0.03 дБ/дБ | |||
| Погрешность измерения отражения | ± 2 дБ | |||
| Оптический коннектор | Адаптеры SC, FC, LC, и SC/APC | |||
| Класс лазера | Class 1M | Class 1M (1550 нм), Class 3R (1310 нм) | ||
| Габаритные размеры (мм) | 211х110х32 | |||
| Вес | 420 грамм | |||
| Модель Yokogawa AQ7280 | AQ7283F | AQ7283H | AQ7284H | AQ7283K | AQ7282M |
| Длины волн (нм) | 1310 ±25 /1550 ±25 /1650 ±5 ±10 | 1310 ±25 /1550 ±25 /1625 ±25 | 1310 ±25 /1490 ±25 /1550 ±25 /1625 ±25 | 850 ±30 /1300 ±30 | |
| Оптических портов | 2 (Port 2: 1650 nm с фильтром) | 1 | |||
| Оптическое волокно | SM(ITU-T G.652) | GI50, GI62.5 | |||
| Диапазон длин (км) | 0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 300, 400, 512 | 0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100 | |||
| Длительность измерительного импульса (нс) | 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000 | 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000 | |||
| Шаг измерения | Минимально 2 см | ||||
| Точек измерения | До 256000 | ||||
| Точность измерения длины (м) | ± (0.75 м + Измеряемое расстояние × 2 × 10ˉ⁵ + шаг измерения) | ||||
| Мертвая зона по разрешению (м) | 0,6 | 0,6 | |||
| Мертвая зона по затуханию (м) | 3.5/4, 4 | 3.5/4/4 | 3.5/4/4/4 | 4/5 | |
| Динамический диапазон измерения (дБ) | 42/40, 40 | 42/40/39 | 46/45/44 | 42/38 /40/40 | 25/27 |
| Погрешность измерения потерь | ± 0.03 дБ/дБ | ||||
| Погрешность измерения отражения | ± 2 dB | ||||
| Оптический коннектор | Адаптеры SC, FC, LC, и SC/APC | SC, FC, LC | |||
| Класс лазера | Class 1M | Class 1M (1550/1625 нм), Class 3R (1310 нм) | Class 1M (1490/1550/1625 нм), Class 3R (1310 нм) | Class 1M (1300 нм), Class 3R (850 нм) | |
| Габаритные размеры (мм) | 211х110х32 | ||||
| Вес | 420 грамм | ||||
